ПРА – пускорегулирующие аппараты для газоразрядных ламп




            Практически все газоразрядные лампы для включения и нормальной работы требуют включения в электрическую сеть с применением ПРА - пускорегулирующих аппаратов.



Система обозначений отечественных ПРА

1-й элемент (цифра) - число ламп, подключаемых к данному ПРА;

2-й элемент (две буквы):

  • ДБ - дроссель балластный;
  • УБ - стартёрный аппарат;
  • АБ - бесстартёрный аппарат быстрого зажигания;
  • МБ - бесстартёрный аппарат мгновенного зажигания.

3-й элемент (буква) - характер потреб­ляемого из сети тока:

  • И - индуктивный;
  • Е - емкостной;
  • К - компенсированный аппарат.

4-й элемент:

  • Число - мощность лампы;
  • Дополнительно обозначаются - символ или тип лампы / напряжение сети.

5-й элемент (буква):

  • А - имеется сдвиг фаз между токами ламп в многоламповом ПРА;
  • Не обозначено - сдвига фаз нет.

6-й элемент (буква) - исполнение:

  • В - встроенный (в светильник или в кожух);
  • Н - независимый.

7-й элемент - уровень шума:

  • Не обозначено - нормальный;
  • П - пониженный;
  • А или ПП - особо низкий;
  • С - очень низкий.

8-й элемент - условный номер разработки: двухзначное число, обозначающее номер серии (от 01 до 99); трёхзначное число, обозначающее номер ис­полнения (от 001 до 999).

9-й элемент - климатическое исполнение по ГОСТ 15150-69.

            На фото ниже приведены некоторые из широкораспространённых ПРА для люминесцентных ламп:

ЭМПРА для ЛЛНД

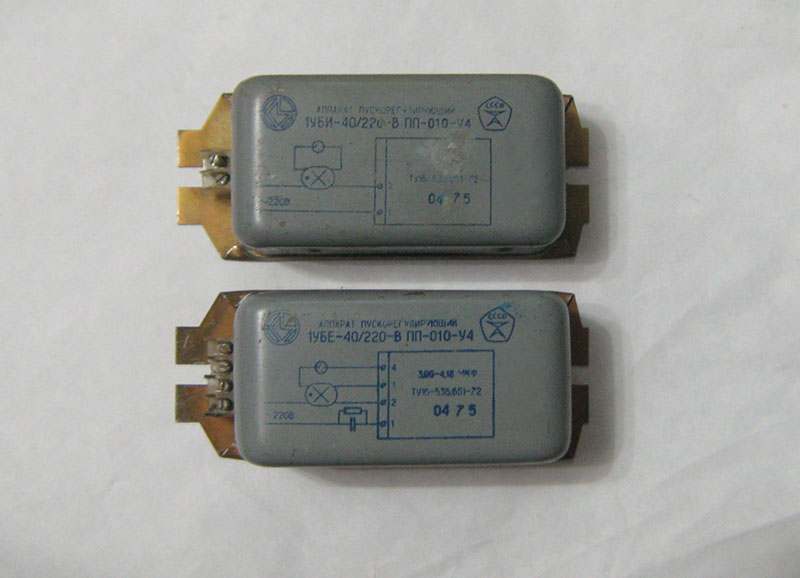

Рисунок 1 - ПРА для люминесцентных ламп

            Расшифруем их обозначения:

1)     1УБИ-40/220-В-ПП-010-У4 - ПРА стартёрный, индуктивный, для одной лампы мощностью 40 Вт, номинальным напряжением сети 220 В, встроенный (данный ПРА был установлен в потолочном светильнике), с особо низким уровнем шума, 10-й разработки, климатического исполнения У4 - для эксплуатации в местности с умеренным климатом, конкретно в помещениях с искусственно регулируемыми климатическими условиями, т.е. вентилируемых и отапливаемых/охлаждаемых;

2)     1УБЕ-40/220-В-ПП-010-У4 - ПРА стартёрный, емкостной, для одной лампы мощностью 40 Вт, номинальным напряжением сети 220 В, встроенный (данный ПРА был установлен в потолочном светильнике), с особо низким уровнем шума, 10-й разработки, климатического исполнения У4 - для эксплуатации в местности с умеренным климатом, конкретно в помещениях с искусственно регулируемыми климатическими условиями, т.е. вентилируемых и отапливаемых/охлаждаемых.



Технические особенности различных ПРА

            Компенсированные ПРА для чётного числа ламп имеют cos φ не менее 0,92; для остальных компенсированных - не менее 0,85. Для некомпенсированных ПРА коэффициент мощности обычно лежит в пределах 0,5-0,6.

            Для зажигания лампы в схемах «УБ» используется  стартёр, в схемах «АБ» используются специальные обмотки трансформатора.

            Примечание: для замены электромеханических  стартёров разработана микросхема К1182КП2Р.

            Потери мощности на ПРА составляют 20-25 % от номинальной мощности лампы для схем «УБ» и 30-35 % для схем «АБ».

            В настоящее время выпуск светильников с некомпенсированными ПРА запрещён. Для повышения значения cos φ совместно с ПРА устанавливаются дополнительные конденсаторы ёмкостью 3,6-4 мкФ для ламп мощностью 30-40 Вт и 6 мкФ для ламп 65-80 Вт.

            Для уменьшения пульсаций суммарного светового потока ламп в светильнике используются 2-х или многоламповые светильники со сдвигом фаз между токами отдельных ламп, обеспечиваемым совместным применением в нём ПРА «И» и «Е» или же использованием 3-х фазного ПРА и 3-х фазной питающей сети. Пара аппаратов типов 1УБИ и 1УБЕ, используемых в одном 2-х ламповом светильнике  по существу аналогична применению в нём двухлампового ап­парата типа 2УБК.

            В настоящее время электромагнитные (дроссельные) ПРА (ЭМПРА) морально устарели и постепенно вытесняются электронными, которые имеют лучшие эксплутационно-потребительские качества, как то: экономичность, малые габариты и массу, широкий диапазон питающих напряжений, щадящие режимы пуска ламп, отсутствие мерцания, акустического шума, помех при включении.



Технические характеристики широкораспространённых ПРА

Таблица 1 - Номенклатура и параметры стартёрных ПРА

Тип ПРА

Мощность лампы, Вт

Пусковой ток, А

Рабочий ток, А

Потери мощности на ПРА, %

Коэффициент мощности комплекта лампа+ПРА

Максимально допустимая температура нагрева обмотки, °С

2УБИ-4/220-ВПП-050

4



0,15

57

0,35

120

2УБЕ-4/220-ВПП-050

4



0,16

62

0,35

120

2УБИ-6/220-ВПП-050

6



0,15

47

0,45

120

2УБЕ-6/220-ВПП-050

6



0,16

51

0,45

120

2УБИ-8/220-ВПП-050

8



0,17

36

0,5

120

2УБЕ-8/220-ВПП-050

8



0,18

43

0,5

120

2УБИ-13/220-ВПП-050

13



0,175

42

0,45

120

2УБЕ-13/220-ВПП-050

13



0,185

49

0,45

120

1УБИ-8/127-ВПП-900

8



0,17

37

0,5

105, 120

1УБЕ-8/127-ВПП-900

8



0,17

45

0,5

105, 120

1УБИ-13/220-ВПП-900

13



0,175

37

0,5

105, 120

1УБЕ-13/220-ВПП-900

13



0,175

45

0,5

105, 120

1УБИ-15/127-ВПП-900

15



0,33

29

0,5

105, 120

1УБЕ-15/127-ВПП-900

15



0,33

33

0,5

105, 120

1УБИ 20/127-ВПП-900

20



0,37

27

0,5

105, 120

1УБЕ-20/127-ВПП-900

20



0,37

31

0,5

105, 120

1УБИ-20К/220-ВП-09

20

0,6

0,35







1УБИ-20К/220-ВП-20

20

0,6

0,35







1УБИ-30/220-ВПП-900

30



0,36

26

0,5

105, 120

1УБЕ-30/220-ВПП-900

30



0,36

28

0,5

105, 120

2УБИ-20/220-ВПП-900

20



0,37

25

0,5

105, 120

2УБЕ-20/220-ВПП-900

20



0,37

27

0,5

105, 120

1УБИ-40/220-ВП-05

40

0,75

0,43







1УБЕ-40/220-ВПП-20

40

0,75

0,43







1УБИ-40/220-ВПП-900

40



0,43

25

0,5

105, 120

1УБЕ-40/220-ВПП-900

40



0,43

27

0,5

105, 120

1УБИ-65/220-ВПП-900

65



0,67

25

0,5

105, 120

1УБЕ-65/220-ВПП-900

65



0,67

27

0,5

105, 120

1УБИ-80/220-ВП-06

80

1,7

0,86







1УБИ-80/220-ВПП-900

80



0,865

22

0,5

105, 120

1УБЕ-80/220-ВПП-900

80



0,865

24

0,5

105, 120

            ПРА серии 050 конструктивно выполнены на Г-образном магнитопроводе, обмотки бескаркасные, выполнены медным проводом. Корпус ПРА металлический цельнотянутый. ПРА серии 900 выполнены на броневом магнитопроводе, намотка бескаркасная медным проводом. Магнитопровод одновременно является и корпусом ПРА.

            Кроме типов стартёрных ПРА, приведённых в таблице 1, имеются аппараты таких же типов, но другого конструктивного исполне­ния. Например, аппараты серий 930, 940, 910, 800, 700, 070 и 02 конструктив­но не отличаются от серии 900, но выполнены на броневом магнитопроводе из штампованных пластин П- и Т-образной формы. Внешний П-образный пакет магнитопровода является корпусом ПРА. Аппараты серий 100 и 110 имеют средний сердечник из штампованных пластин и внешний витой магнитопровод. Часть аппаратов выпускается на разомк­нутом магнитопроводе (серии 051, 581 и 591) с обмотками как из мед­ного, так и из алюминиевого провода.

Таблица 2 - Конденсаторы для стартёрных ПРА

Тип конденсатора

Напряжение, В

Ёмкость, мкФ

Допуск, %

Масса, кг

ЛСМ-250-6 У1.1

250

6

±5

0,33

ЛСМ-400-1 У1.1

400

1

±5

0,1

ЛСМ-400-3 У1.1

400

3

±5

0,25

ЛСМ-400-3,8 У1.1

400

3,8

±5

0,29

ЛСМ-400-7,8 У1.1

400

7,8

±5

0,52

ЛСЕ-400-3 У1.1

400

3

±4

0,19

ЛСЕ-400-5,9 У1.1

400

5,9

±4

0,37

ЛСЕ-400-7,2 У1.1

400

7,2

±4

0,4

ЛСЕ-400-3,75 У1.1

400

3,75

±4

0,26

Таблица 3 - ПРА для ртутных ламп высокого давления типа ДРЛ

Тип ПРА

Мощность лампы, Вт

Пусковой ток, А

Рабочий ток, А

Минимальная температура окружающего воздуха, °С

ДБИ-125ДРЛ/220-В

125

2,4

1,15

-25

ДБИ-250ДРЛ/220-В

250

2,5

2,15

-25

ДБИ-400ДРЛ/220-В

400

7,15

3,25

-25

ДБИ-125ДРЛ/220-Н

125

2,4

1,15

-5

ДБИ-400ДРЛ/220-Н

400

7,25

3,25

0

ДБИ-700ДРЛ/220-Н

700

12

5,45

0
