Про блоки питания: китайские варианты. Налетай – подешевело!
Автор: R666




В качестве вступления...


•      Блок питания - довольно ответственный (хотя и менее заметный) компонент системного блока современного компьютера;


•      Одно из наиболее часто встречающихся упущений при комплектации  (или покупке) системного блока -  отсутствие должного внимания к качеству блока питания (БП). Как правило, внимание пользователя  (покупателя) акцентируется на гигагерцах  и мегабайтах, довольно часто - на внешнем виде изделия. При этом технические характеристики или совершенно не учитываются или тактично умалчиваются поставщиком;


•      К осмыслению параметров изделия приходят обычно уже спустя  некоторое время. Как правило, это случается  при возникновении неполадок  или уже после полного отказа оборудования;


•      В качестве примера рассмотрим  три  бюджетных БП, примерно одинаковой  мощности (около 350W), предназначенных для установки в  системный блок среднего настольного компьютера.


Принципиально блоки реализованы примерно одинаково по двухтактной схеме на базе всем известной TL494 или  ее аналогов  в почти стандартном включении;


•      Попробуем  сравнить заявленное изготовителем с тем, что видно снаружи, а так же  с тем, чего  можно реально ожидать от  данного БП.


Практически все «мелочи», о которых будет идти речь ниже, были обнаружены при ремонте в разных БП.


Все это можно увидеть, просто осматривая изделие и заглядывая внутрь сквозь имеющиеся щели и решетки. Из инструмента при этом потребуется только фонарик. Надеюсь, что фото подскажут, куда именно надо смотреть.


На что же здесь обращать внимание?

хорошо

подозрительно

Корпус из пассивированной или окрашенной стали толщиной 0,5...0,75 мм, с ровными, без острых заусенцев, краями, хорошо подогнанный.

Корпус из жести или оцинкованного железа толщиной около 0,25 мм.  Края острые,  грани имеют щели и заусенцы.

Развитая система вентиляционных отверстий, обеспечивающая равномерный поток воздуха в корпусе.

Малоэффективная система вентиляции. Упрощенный маломощный вентилятор.

Радиаторы выполнены из массивного фигурного профиля или фрезерованные.

Радиаторы пластинчатые тоньше 5 мм, штампованные  из листового  алюминия.



Выпрямитель собран из отдельных диодов на жестяной скобе.



Малогабаритный силовой трансформатор.

Провода в жгутах маркированные и имеют калибр не более 16 AWG  (подключение платы) и не более 18 AWG для периферии. Изоляция ровная, равномерно окрашенная.

Провода в жгутах тонкие, имеют калибр  более 16 AWG  (подключение платы) и  более 18 AWG для периферии. Изоляция пересушенная, отсутствие маркировки.

Сквозь вентилятор можно увидеть элементы сетевого фильтра.

Отсутствие элементов сетевого фильтра.

БП имеет достаточно большую массу.

БП неестественно легкий.

Присмотримся к  первому блоку, начнём с  наклеенной этикетки:

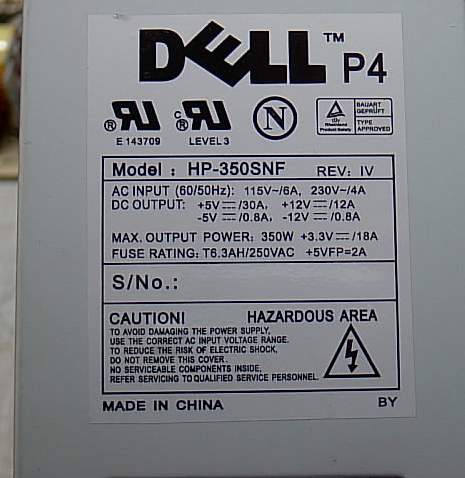

Этикетка БП № 1

Рисунок 1 - Этикетка БП № 1

•      Сделано в Китае (вероятно под  заказ) и должно работать  с Р4. Заявленная суммарная мощность - 350 W;

•      Серийный номер, а так же P/N -  отсутствуют (хотя данный логотип  требует наличия P/N);

•      Корпус выполнен из лакированной жести.  Половины корпуса опломбированы  липкой  бумажной полоской. Один наружный винт «опечатан» легко снимающейся круглой наклейкой с иероглифом.
Вентилятор - дешевый,  плоский, маломощный с подшипниками скольжения;

•      Масса данного блока - менее 350 г.

  Смотрим дальше,  вид сзади:

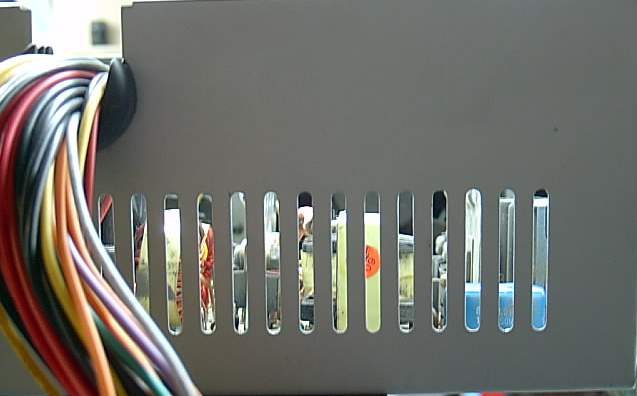

 Вид сзади

Рисунок 2 - Вид сзади

•      Здесь мы видим пучок довольно тонких проводов. Обращаем внимание на следующее:

- вентиляционная решетка имеет недостаточную площадь;

- трансформатор (виден сквозь решетку) слишком мал для заявленной мощности.

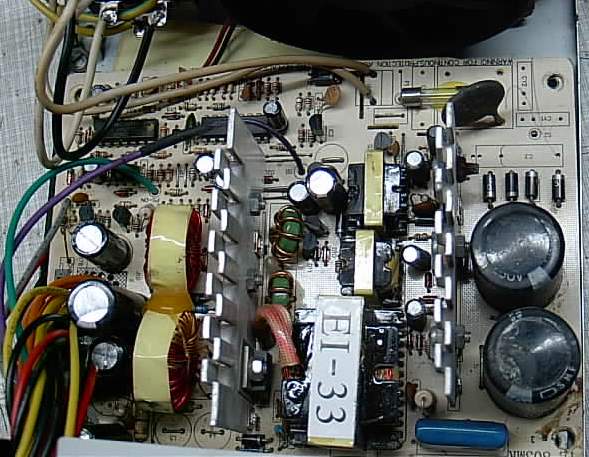

Внутренний вид – подробности:

Внутренний вид

Рисунок 3 - Внутренний вид

На плате - довольно много пустых мест  и перемычек  вместо некоторых «малозначительных» деталей. Силовые транзисторы и выпрямительные диоды применены малогабаритные (корпус ТО-220).  Все это крепится к радиаторам грубоватыми саморезами с изолирующими полистироловыми шайбами.  Сами радиаторы - штамповка из тонкого алюминиевого листа.

Выводы:

•      Данный экземпляр представляет собой сильно упрощенную, облегченную и недолговечную  модель «одноразовой» концепции;

•      Заявленные здесь 350 W - фикция, ибо могут быть получены  лишь весьма кратковременно. Примененные здесь дешевые электронные компоненты  будут работать в запредельных режимах - их ресурс будет выработан  очень быстро (следует учитывать также окружающую температуру и запыленность);

•      Отсутствие сетевых фильтров и выходных дросселей создает  возможность помех радио и телевидению, тонкие провода и маломощные полупроводники могут стать причиной неустойчивой работы и/или выхода из строя подключенного оборудования;

•      Для более-менее устойчивой работы  данного БП реальная суммарная нагрузка не должна превышать 125 W, в противном случае наступает перегрев элементов и резкое снижение надежности системы в целом. Применение данного блока для питания  Р4 - нежелательно. Этикетка здесь, похоже - тоже «самопальная»...;

•      Ремонт таких БП, как правило, не представляется целесообразным по параметру :     цена изделия/стоимость комплектующих.

Изделие второе, обзор

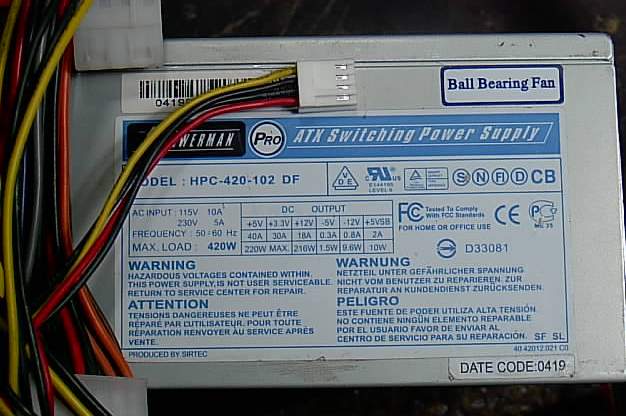

БП № 2

Рисунок 4 - БП № 2

•      Заявленная суммарная мощность - 420 W. Имеются логотип известного производителя, название исполнителя, серийный номер и код продукта;

•      Провода имеют гладкую, мягкую, ярко окрашенную маркированную изоляцию. Калибр жил 14 AWG для платы и 16 AWG  для периферии;

•      Подшипники вентиляторов - шариковые, с увеличенным сроком службы;

•      Корпус стальной, с толщиной стенок 0,5 мм. Масса блока - около килограмма.

Посмотрев на  блок сзади:

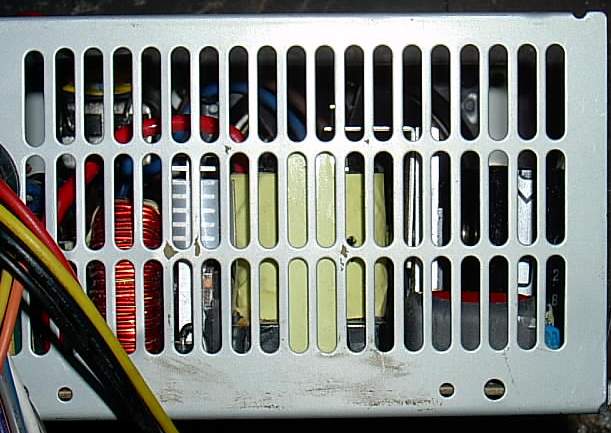

Вид сзади

Рисунок 5 - Вид сзади

Отметим, что:

- Вентиляционная решетка занимает почти всю площадь задней стенки;

- Трансформатор выполнен на массивном сердечнике достаточной величины.

  В данном изделии, к сожалению,  не обошлось без недостатков: выравнивающий дроссель  размещен слишком близко к задней стенке (изоляция обмотки была прорезана заусенцем).

Внутренний вид - подробности:

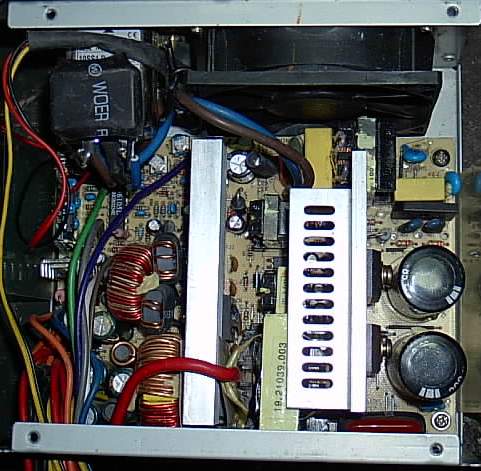

Внутренний вид

Рисунок 6 - внутренний вид

•      Здесь, в отличие от предыдущего изделия, пустых мест практически нет;

•      Вентилятор на шарикоподшипниках. Снабжен термочувствительным регулятором оборотов (снижение шума);

•      Кроме входного фильтра присутствует дополнительный  подавитель радиопомех;

•      Радиатор выпрямителя сделан из специального алюминиевого проката. Транзисторы инвертора установлены на толстой пластине с дополнительным перфорированным ребром. Силовые элементы  применены в увеличенных корпусах  (ТО-3), что способствует лучшему охлаждению.

Выводы:

•      Данный экземпляр представляет собой правильно сконструированную и относительно качественно исполненную модель  БП АТХ среднего класса. Заявленные 420W - в данном случае вполне реальная величина, но с позиции обеспечения достаточной надежности не стоит стремиться грузить БП на все 100%;

•      Оптимальная суммарная нагрузка для данного БП - не более 360W.  Этот блок вполне пригоден  для работы с  Р4 и дополнительными компонентами: HDD, DVD-RW...;

•      Применение распространенных компонентов дает возможность ремонта с относительно небольшими затратами.

Изделие третье:  обзор

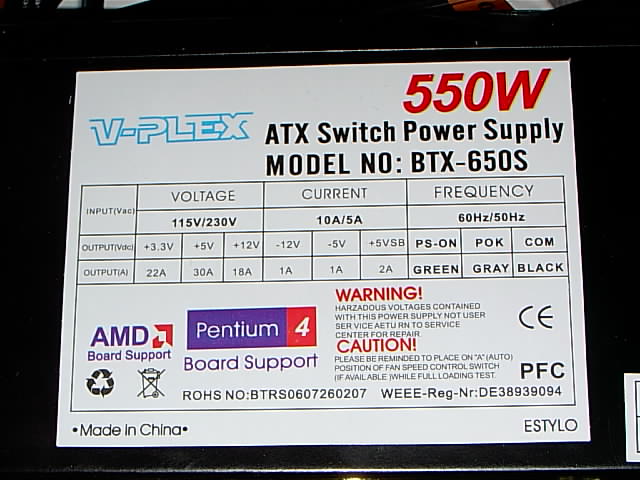

Этикетка БП № 3

Рисунок 7 - Этикетка БП № 3

•      Заявленная суммарная мощность - 550 W (!) (модельный ряд  предполагает  возможность и до 650!);

•      Сделано в Китае  и должно работать с Р4 и даже  с AMD; •      Серийный номер - отсутствует, зато от пёстрых цифр и букв рябит в глазах;

•      Корпус выполнен из крашеной в черный цвет жести с большой решеткой сзади;

•      Вентилятор увеличенного размера, с решеткой «под золото»,  но и здесь опять такой же дешевый одиночный подшипник скольжения;

•      Корпус опломбирован бумажной полоской с невнятной абракадаброй.  Масса данного блока - около 300г.

 Посмотрим пристальнее на подключения:

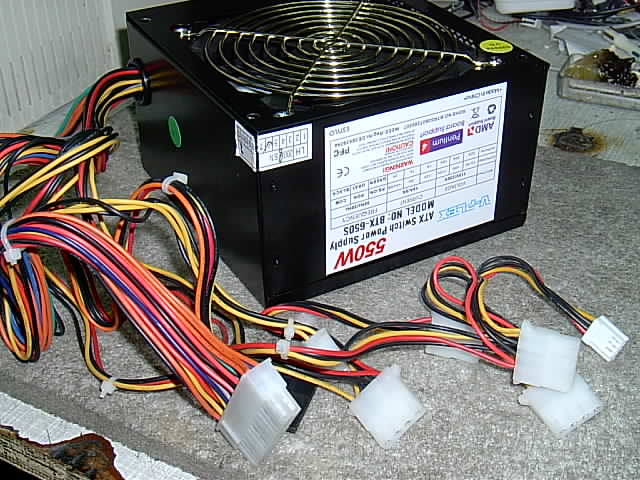

Общий вид

Рисунок 8 - Общий вид

•      Большой пучок длинных и довольно тонких проводов, оснащенный разъемами почти на все случаи жизни;

•      Да, но почему стандартных «Молексов» целых пять, а  для SATA - разъем только один?;

•      Универсальная колодка позволяет подключиться к любой плате,  АТХ и АТХII. Хорошо, но тогда где отдельная колодка для видеокарты?;

•      Судя по наличию дросселя на задней стенке и неброской надписи «PFC» -  здесь подразумевается даже наличие PF коррекции. Трогательно выглядит и предупреждение о включении автоматического управления оборотами вентилятора.  Все это выглядит даже  слишком хорошо...

Снимаем крышку:

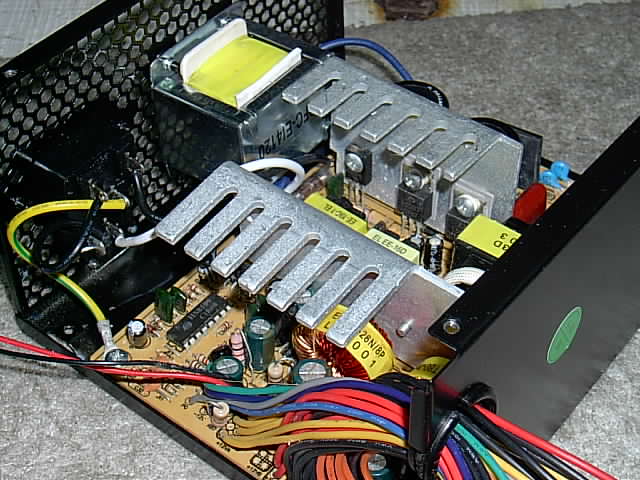

Внутренний вид

Рисунок 9 - Внутренний вид

•      И что же видим здесь?  Штампованный тонкий  радиатор, на котором сиротливо ютятся «сверхмощные» транзисторы... И входные конденсаторы едва видны из-за этого укрытия;

•      Ну, оочч-чень большие здесь конденсаторы стоят и  на выходе - даже потерялись в проводах...;

•      А этот дроссель для таких токов - маловат будет! Замечаем, что  и дроссель PFC здесь «интересный»...;

•      Кстати, про вентилятор:

- а где же обещанные управление оборотами и датчик вращения? Проводов-то к нему только два! (и те включены тупо на 12 V).

Стало быть, это достойно более пристрастного взгляда  - подробности:

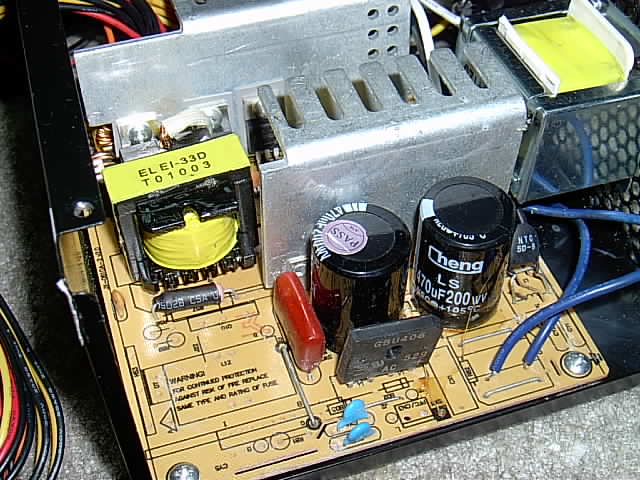

Подробности

Рисунок 10 - Подробности

•      С другой стороны обнаруживается, что диоды выходного выпрямителя никакими особыми свойствами не обладают. Обычные, к тому же весьма средней мощности... И трансформатор  тоже что-то напоминает...;

•      На установке деталей и их пайке - похоже  существенно сэкономили ресурсы... Да, а почему у этого каркаса щека «под корень» отпилена?!?... и кстати, для чего нужна вот эта незаметная перемычка? (с ней получается, что катушка PFC замкнута накоротко).

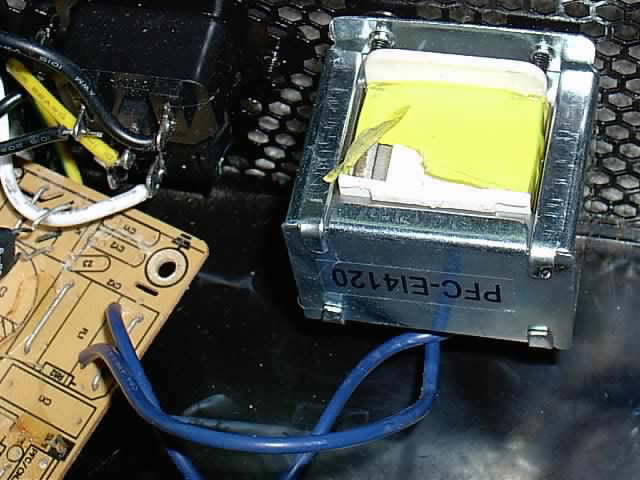

Вот это - дроссель!

Дроссель

Рисунок 11 - Дроссель

•      Что же, отвинчиваем дроссель, и внимательно осматривая его, выясняем, что выводы подозрительно одновременно шевелятся при качании одного из них. Подозревая неладное, берем скальпель,  подрезаем  изоляцию... отгибаем... и видим: ОБМОТКИ ЗДЕСЬ НЕТ!!!;

•      Окна каркаса забиты до заполнения железными обрезками, а кусок провода, изображающий выводы «обмотки» просто сложен вдвое и примотан последним оборотом наружной ленты. Щеку каркасу спилили просто потому, что она упиралась в вентилятор. Вывод неизбежен:   залипуха, однако!..;

•      А вот как, по-вашему, отдаст ли это изделие заявленные  китайцами 550 W? (...ну, а любую треть от  этих 500?);

•      Нужно ли такое покупать и стоит ли это ремонтировать?;

•      Очень жаль, что на подобное барахло расходуются отнюдь не безграничные ресурсы Земли...;

•      Здесь мы  и  остановимся, ибо:

- процесс бесконечен как деление атома;

- в Китае делают все и всякое;

-  китайцев - много;

- собственно картина в целом вызывает странные чувства, разнообразные эмоции, а так же сложные (многоэтажные) выражения.

В заключение - общие выводы:

•      Не стоит стремиться сэкономить на блоке питания. Выход из строя дешевого БП может стать причиной весьма значительных затрат, связанных с заменой более дорогостоящих компонентов системного блока;

•      Любое изделие перед применением требует тщательного осмотра и проверки;

•      Не знаю, где оно как, но 80% появляющихся  в наших краях комплектующих имеют китайское происхождение. Не следует и безоговорочно доверять логотипам известных брэндов -  ибо машины для печатания наклеек и ярлыков сейчас значительно подешевели.

P.S. Собрано  в ознакомительных целях, не оперирует точными величинами и совершенно  не претендует на звание истины в последней инстанции.
