Модернизация светильника с люминесцентной лампой – устанавливаем ЭПРА
Автор: ИРБИС



            Электронные пускорегулирующие аппараты (ЭПРА) для люминесцентных ламп (ЛЛ) дают кучу преимуществ: отсутствие мерцания, стабильная работа в большом диапазоне напряжений, отсутствие радиопомех от стартёра и прочая, и прочая, и прочая...


           В качестве примера замены дроссельно-стартёрного балластного устройства на ЭПРА буду использовать наверняка вам всем хорошо известную настольную лампу с 11-ваттной U-образной ЛЛ, или, как их не совсем правильно называют (обобщая конкретную характеристику света лампы на все люминесцентные лампы) - лампой дневного света (ЛДС):

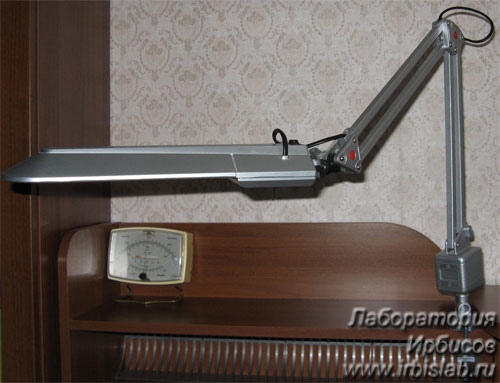

Общий вид светильника


Рисунок 1 - Общий вид светильника


          К сожалению, информация, указанная на упаковочной коробке данного светильника, оказалась, мягко говоря, неверной:

Надпись на упаковочной коробке

Рисунок 2 - Надпись на упаковочной коробке

            Никакими электронными пускателями там и близко не пахло.

            Прежде, чем приступать к хирургии, напомню  правила техники безопасности: все операции по переделке лампы проводите с отсоединённым от сетевой розетки шнуром питания светильника. Лампы содержат пары ртути, поэтому предварительно их надо извлечь из патрона, дабы случайно не разбить.

Различные виды U-образных ламп 11 W

  Рисунок 3 - Различные виды U-образных ламп 11 W

            На рисунке 3 представлены внешне похожие U-образные лампы 11 Вт. Лампа вверху была установлена в светильнике, лампа внизу - та, на которую мы её заменим. Теперь смотрите внимательно: у верхней лампы всего два контактных штырька и какой-то непонятный пластмассовый «пенёк». Вот в этом «пеньке» собака-то и зарыта! Там спрятан самый обыкновенный стартёр. Вторая лампа - нормальная, 4-х штырьковая (2 спирали). Она может работать как в схеме с ЭПРА, так и с обычным электромагнитным балластом - стартёр в данном случае будет внешним. А вот и результаты вскрытия первой лампы:

Стартёр спрятан внутри лампы

Рисунок 4 - Стартёр спрятан внутри лампы

            Вскрытие показало наличие стартёра. Сам дроссель спрятан внутри «кубика» у основания светильника, чуть позже мы и его увидим.

            Поскольку лампы по конструкции цоколя разные, для осуществления задуманного, нам потребуется патрон типа 2G7:

Патрон 2G7 с присоединёнными проводами

Рисунок 5 - Патрон 2G7 с присоединёнными проводами

            Так, вроде лампой и патроном запаслись, продолжаем:

Дроссель

Рисунок 6 - Дроссель

            На рисунке 6 мы видим уже открытый отсек дросселя. Теперь мы его отсоединяем (он включен в разрыв одного из сетевых проводов) и соединяем между собой провода, которые подходили к нему:

Соединили и заизолировали провода

Рисунок 7 - Соединили и заизолировали провода

            Теперь аккуратно укладываем провода в отсек. Да, забыл сказать: сам дроссель я  решил оставить в отсеке, т.к. пока не нашёл ему более достойного применения - пусть послужит противовесом из-за своей большой массы. Заодно он там и спрятан надёжно до лучших времён, почти как в банковском сейфе:

Укладка проводов

Рисунок 8 - Укладка проводов

            Закрываем дроссельный отсек и вскрываем ламповый:

Снята крышка: виден патрон и выключатель

Рисунок 9 - Снята крышка: виден патрон и выключатель

Избавляемся от старого патрона

Рисунок 10 - Избавляемся от старого патрона

            В качестве доноров для извлечения ЭПРА я использовал отслужившие своё компакт-люминесцентные лампы (КЛЛ) типа СКЛЭ-13ТБ:

Лампы СКЛЭ-13ТБ (в сборе и разобранная)

Рисунок 11 - Лампы СКЛЭ-13ТБ (в сборе и разобранная)

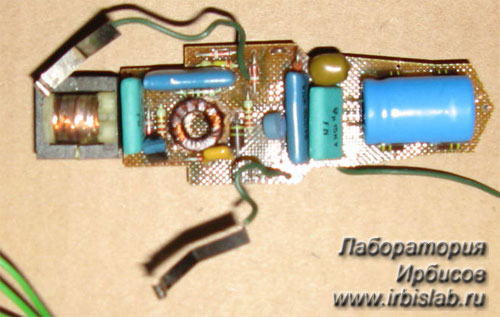

            В принципе, это не самый удачный вариант, но как говорится, что было под лапой. А так сгодятся практически любые ЭПРА от КЛЛ мощностью 12-15 Вт. Прежде, чем отсоединить ЭПРА от лампы, необходимо запомнить расположение его выводов: какие идут к сети, а какие - к спиралям лампы. На следующем фото ЭПРА, извлеченный из СКЛЭ-13ТБ:

ЭПРА

Рисунок 12 - ЭПРА

            Начинаем устанавливать ЭПРА в соответствии со схемой:

Принципиальная схема

Рисунок 13 - Принципиальная схема

            Припаиваем сетевые выводы:

Монтаж ЭПРА

Рисунок 14 - Монтаж ЭПРА

            Припаиваем остальные выводы, удостоверяемся в правильности монтажа, устанавливаем лампу и со всеми предосторожностями проводим первое испытание:

Ура! Заработало!

Рисунок 15 - Ура! Заработало!

            Выключаем лампу, вытаскиваем штепсельную вилку светильника из сетевой розетки и начинаем упаковывать:

Укладка ЭПРА и патрона в отсек светильника

Рисунок 16 - Укладка ЭПРА и патрона в отсек светильника

            Вот тут-то и проявился «неудачный» вариант использования ЭПРА от СКЛЭ-13ТБ: он оказался слишком большим. В современных КЛЛ ЭПРА гораздо меньше: они представляют собой весьма небольшую круглую плату. Но, такова жизнь, что они у меня пока ещё светят и быть донорами ЭПРА явно не желают. Патрон тоже оказался чуток великоват. Но всё-таки тут больше мешал ЭПРА. В общем, покрутив и так, и сяк, я собрал светильник более-менее нормально:

Переделанный на ЭПРА светильник

Рисунок 17 - Переделанный на ЭПРА светильник

            Рекомендую после сборки не спешить устанавливать светильник на предназначенное ему место, а ещё раз включить его для проверки.

            В качестве примера я использовал настольную лампу, но подобным же образом можно переделать и другие дроссельно-стартёрные светильники, нужно только найти ЭПРА подходящей мощности.

            Удачи!
